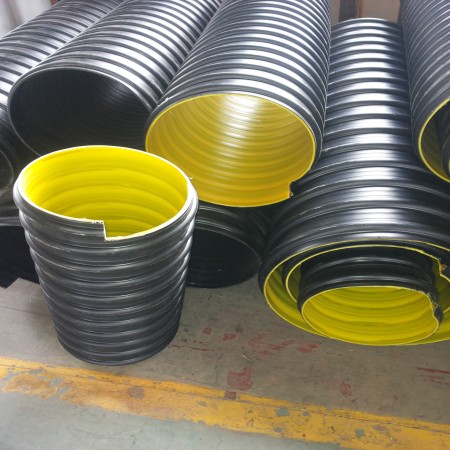

钢带增强螺旋波纹管定义: 以高密度聚乙烯(PE)为基体，用表面涂敷粘接树脂的钢带成型为波形作为主要支撑结构，并与聚乙烯材料缠绕复合成整体的双壁螺旋波纹管。
2、要求
1）适用于介质长期温度不大于45℃。
2）埋地塑料排水管道要按柔性管的理论（管土共同发挥作用）进行设计。同时在设计状态下管道垂直方向的变化不得大于管直径的5％。
3）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。盲目采用高环刚度不经济。对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。
4）外观
管材内表面应平整，外部波形应规整；管材内外壁应无气泡和可见杂质，熔缝无脱开。
管材在切割后的断面应修整，无毛刺。
管材两端钢带切口处应在管材的同一纵向线。
5）防腐层厚度
粘接树脂和外层聚乙烯为钢带的防腐层，应符合CJ/T 225-2006标准中的有关规定。
6）管材的物理力学性能应符合表1的规定。
表1 管材的物理力学性能
|
项目 |
指标 |
|
|
环刚度(kN/m) |
SN8 |
≥8 |
|
SN12.5 |
≥12.5 |
|
|
SN16 |
≥16 |
|
|
冲击性能 |
TIR≤10％ |
|
|
环柔性 |
无破裂，两壁无脱开 |
|
|
烘箱试验 |
无分层，无开裂 |
|
|
缝的拉伸强度 |
≥1460N |
|
7）材料
生产管材所用的原料应以聚乙烯(PE)树脂为主，其中仅可加入为提高性能所必须的添加剂，聚乙烯的含量应在90％以上。按CJ/T 225-2006生产管材时可以掺入不超过10％的本厂同牌号的洁净回用料。
聚乙烯的性能应符合表2的要求。
表2 聚乙烯（PE）材料性能
|
项目 |
要求 |
耐内压（80℃，环应力3.9MPa，165h）
耐内压（80℃，环应力2.8MPa，1000h） |
无破坏，无渗漏 |
|
熔体质量流动速率（5kg，190℃） |
≤1.0g/10min |
|
氧化诱导时间（200℃） |
≥20min |
|
密度 |
≥930kg/m |
|
耐环境应力开裂（F50）b条件 |
≥1000h |
|
弹性模量 |
≥800MPa |
|
用该原料挤出的实壁管进行试验 |
|
钢带的物理性能应符合表3的要求，外观应无油无锈，无飞边毛刺。
表3 钢带性能
|
屈服强度 |
160～210MPa |
|
抗拉伸强度 |
270～350MPa |
|
伸长率 |
≥38％ |
粘接树脂采用与聚乙烯和钢带粘接性好的树脂，能满足挤出涂敷要求，性能应符合表5的要求。
表4 粘接树脂性能
|
项目 |
要求 |
|
密度 |
0.910～0.950 kg/m |
|
熔体质量流动速率（2.16kg，190℃） |
≤5.0g/10min |
|
剥离强度 |
≥70N/cm |
8）连接方式
管材可使用热熔挤出焊接连接、热收缩管(带)连接、卡箍（哈夫套）连接和电熔带连接等连接方式。必要时可以结合应用两种连接方式。
